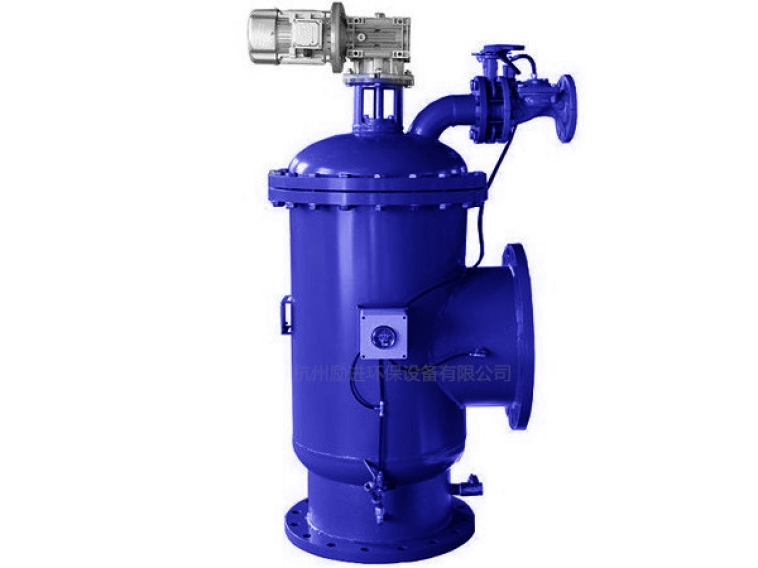

LJ刷式全自動自清洗過濾器工作原理



原水由進水口(1)進入過濾器，進入濾網(2),過濾后凈水由出水口(7)流出。此過程中，原水中的雜質不斷在濾網表面積累。致使過濾器出、入口間形成了一個壓差△P,當此壓差△P達到壓差控制器(3)預設值或電控箱（4）設置的時間值時。自動清洗功能啟動，排污閥（6）開啟，在過濾器內壓力與對大氣的排污口間的壓差作用下，濾網表面的雜質經不銹鋼刷（8）對濾芯進行清洗，雜質由排污閥（6）排出。在此過程中，由于電機（5）的作用使得不銹鋼刷在濾網表面做螺旋掃描，將整個濾網表面雜質清洗干凈。清洗結束，排污閥關閉。一個清洗周期結束。

刷式全自動自清洗過濾器結構特點

1、過濾效率高：濾網結構大大增加了濾網的過濾面積，從而提了過濾器的過濾效率，因此設備體積更小，結構更緊湊。
2、智能控制:PLC控制，自動反沖洗濾網，自動排污，無人員值守。
3、連續供水:反沖洗系統供水無須間斷，反洗耗水量小。
4、使用方便，根據現場要求有多種結構形式可供選擇，可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確：過濾精度可在30微米～3000微米選擇。
6、運行成本低：自動控制，節省人力；結構緊湊，節省空間投資；操作、維護方便節省節省運行成本。

刷式全自動自清洗過濾器應用領域

１、工業：鋼鐵、電力、化工、紡織、制藥、造紙、汽車、制糖等循環
冷卻水等。
２、市政：生活用水、熱力供暖、地源熱泵、、污水處理等。
３、灌溉：農業、園林、綠地、高爾夫球場等。
４、其他: 中水回用、海水淡化、船舶壓載水等。

LJ刷式全自動自清洗過濾器本系列通用參數

單臺流量：80～1100m3/h

小工作壓力：0.1MPa

大工作壓力：1.0 MPa、1.6 MPa、2.5 MPa

高工作水溫: 65℃

過濾精度范圍: 30～3000微米

濾網清潔時的壓力損失:不大于0.01 MPa

清洗濾網所需水量：80～120升（小工作壓力時）

自清洗時間：10～60秒

控制方式：PLC智能控制，壓差、時間、手動、故障報警。

電源要求：交流380V，50Hz, 0.55KW

安裝形式：臥式安裝。也可根據現場情況水平、豎直或傾斜安裝

LJ刷式全自動自清洗過濾器外形尺寸參數

型號	公稱直徑	流量(m3/h)	重量	D (mm)	H (mm)	L (mm)	L1 (mm)
LJDSL-8	200	300	290	426	1750	350	700
LJDSL-10	250	400	440	630	1950	460	800
LJDSL-12	300	600	450	630	1950	460	800
LJDSL-14	350	900	460	630	1950	460	800
LJDSL-16	400	1100	550	630	1950	460	800

LJ刷式全自動自清洗過濾器外形尺寸圖

LJ刷式全自動自清洗過濾器安裝示意圖
