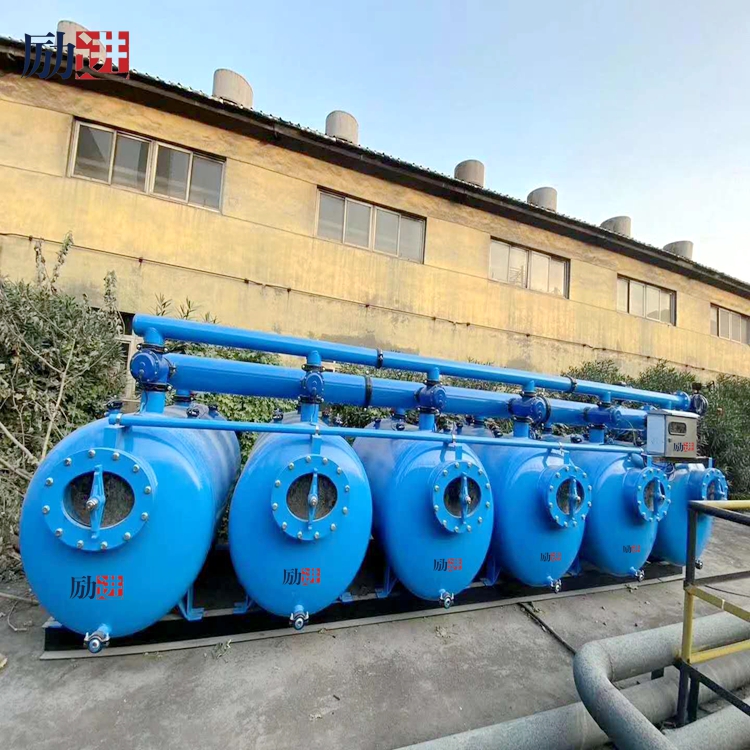

淺層砂過濾器概術：

　　全自動臥式高速淺層過濾系統采用模塊式設計，根據流量、占地等不同，可靈活組合。系統可采用時間、壓差等多種方式自動反沖洗，自動運行。系統內各過濾單元依次反洗，反洗時不中斷出水。



　　全自動臥式高速淺層過濾器過濾系統重量輕，不需要特別的基礎處理。占地面積小，可以根據實際情況靈活布置，安裝方便。

　　淺層砂過濾器產品特點：

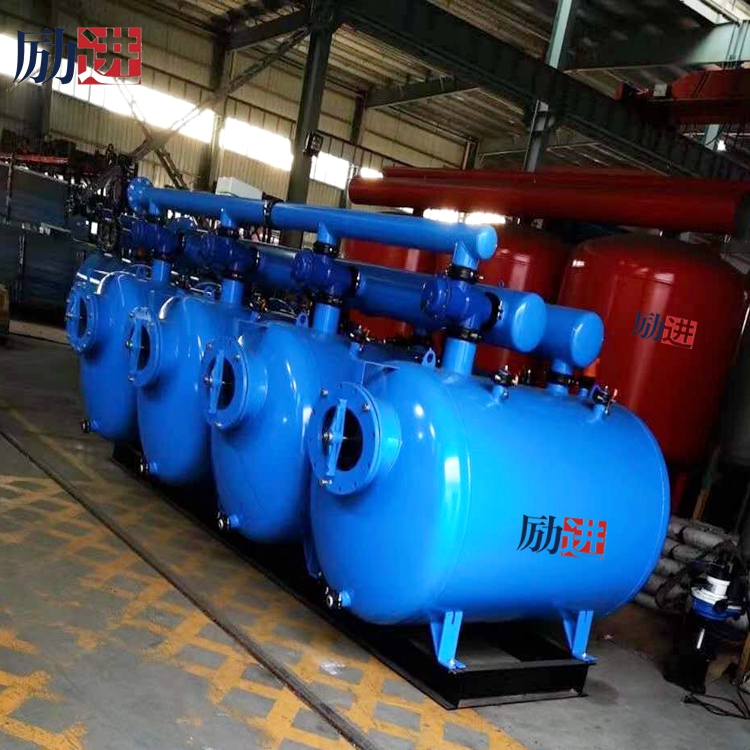

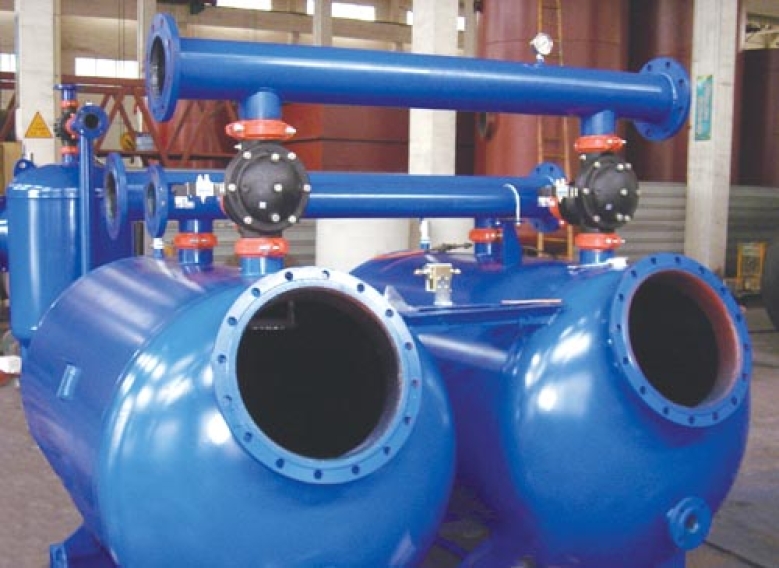

　　臥式淺層砂過濾器

　　過濾系統由標準臥式罐體組成，(Φ1.0x2.0m)(Φ1.2x2.2m)。過濾系統各配件均在工廠內加工完畢，現場組裝，安裝簡單，安裝費用低，并可以容易翻新或替換舊的過濾器。與傳流過濾系統相比，設計完善的系統能節省至少50%的空間。

　　臥式淺層砂過濾器設計

　　過濾系統的雙向自動反沖洗閥設計，實現不間斷工作。允許過濾系統在正常工作狀態下進行反沖洗，而且反沖洗用水是直接產生的清潔水，故在系統的整個反沖洗過程中省水，同時避免了由于不清潔反沖洗水造成的當反沖洗結束后初濾水不穩定現象。

　　臥式淺層砂過濾器橫向出水器

　　過濾系統底部的橫向出水器，以ABS原料鑄成，其形狀為長圓棍型，中間各有V型出水，能夠組織細微的沙粒及沉淀物流失，在反沖洗過程中，也能保持及平衡的水流，從而有效的把臟物沖掉。

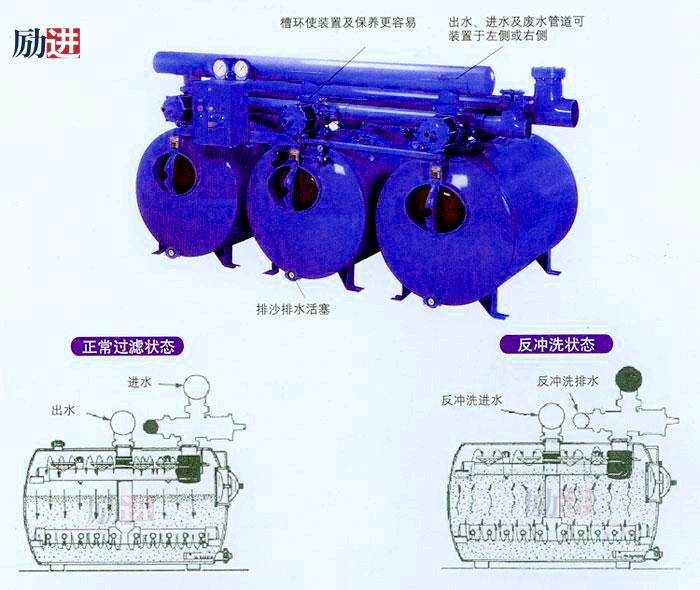

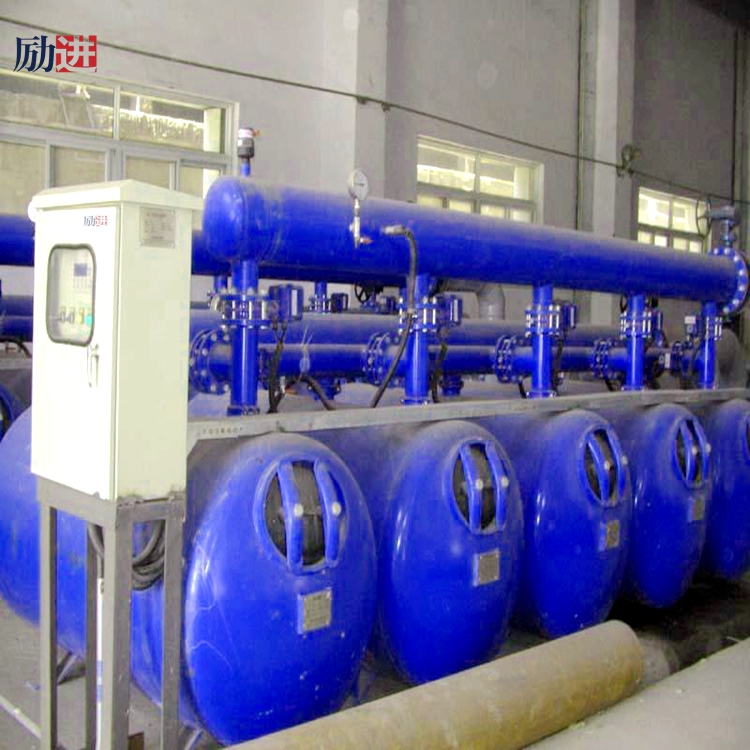

　　臥式淺層砂過濾器工作原理

　　當系統處于過濾狀態時，加壓水從濾罐進口流入布水系統，均勻的到達濾料層，當水通過濾料層時，懸浮物被濾料截留。水流過底部帶有精密縫隙的集水器，被均勻收集，并流出過濾器。集水器上精密的縫隙能有效防止濾料的流失。

　　當系統處于自動反沖洗狀態時，反洗周期由不斷增加的壓力差和設定的時間來控制。隨著雜質在濾料層中的不斷積聚，壓力損失不斷增加，當壓差增加到某一設定值時(或達到某一設定的時間值時)，系統自動轉換至反洗狀態。加壓水(集水裝置)進入濾料層，對其進行沖刷，使截流的污染物脫落并排出過濾系統。反洗持續至少2分鐘后，閥門自動將系統，轉至過濾狀態。

　　臥式淺層砂過濾器系統控制方法

　　單元的控制方法



　　臥式淺層砂過濾器過濾狀態

　　過濾時原水由經進水管、球閥SI后進入罐體，此時球閥S2閉合(切斷排污管)，進行過濾，過濾的水經球閥S4流至出口。

　　

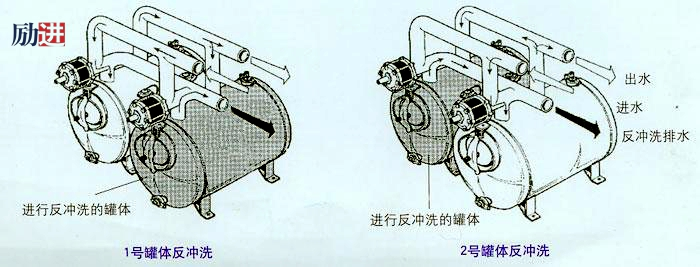

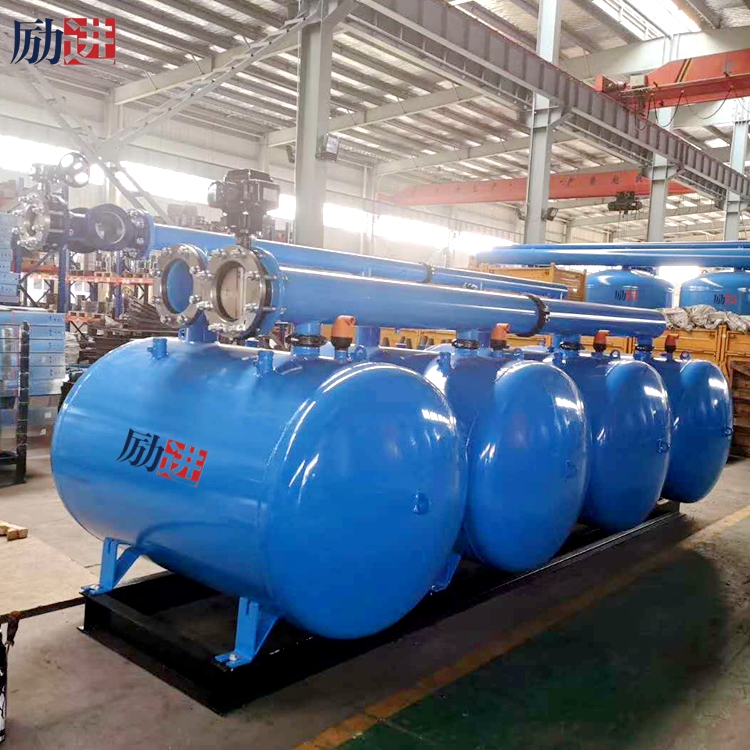

　臥式淺層砂過濾器反洗狀態

　　當系統運行時間或運行壓差達到設定值時，系統進入反沖洗狀態，此時控制器發出反沖洗信號給電磁閥，該電磁閥通壓縮空氣信號，空氣進入氣動裝置，連桿結構控制四個球閥同時動作，系統進入么洗狀態，加壓水經球閥S3進入集裝置。球閥S4閉合，加壓水經集水器進入濾料層，對其進行沖刷，使截流的污染物脫落，通過閥門S2(S1閉合)，進入排管排出，反洗持續2分鐘后，閥門自動跳至過濾狀態。
