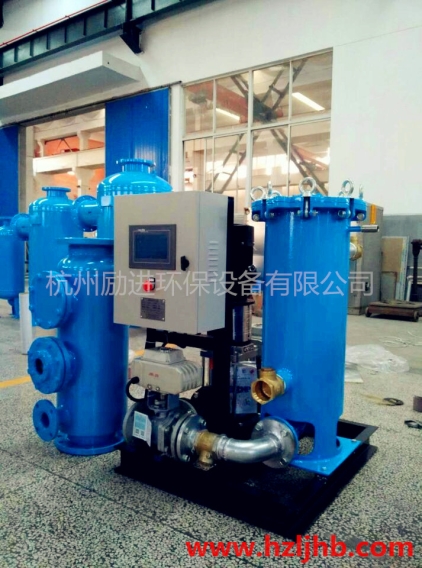

一、冷凝器在線膠球清洗裝置工作原理

   冷凝器在線膠球清洗裝置主要由主機也就是我們說的發球器和收球器兩部分組成。主機部分包含控制系統和發球器。 選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。

先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。

二、冷凝器在線膠球清洗裝置的組成

    1、（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。

    2、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的出水管段上，它的作用是把膠球從冷卻水中分離出來。漏斗式和沖孔板網式收球網。

    3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。

    4、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。

三、冷凝器在線膠球清洗裝置的選型

（1）LJ-JQ型冷凝器在線膠球清洗裝置



型號	循環水管徑	膠球進 出口管徑	設備總長	格柵間距 (mm)	控制
LJ-JQ-200	DN-200	DN80	900	7	自動
LJ-JQ-250	DN-250	DN80	900	7	自動
LJ-JQ-300	DN-300	DN80	900	7	自動
LJ-JQ-350	DN-350	DN80	1100	7	自動
LJ-JQ-400	DN-400	DN80	1100	7	自動
LJ-JQ-450	DN-450	DN80	1100	7	自動
LJ-JQ-500	DN-500	DN80	1450	7	自動
LJ-JQ-600	DN-600	DN80	1450	7	自動
LJ-JQ-700	DN-700	DN80	14507	7	自動



（2）LJ-JQ-X型冷凝器在線膠球清洗裝置（大型收球網）

型號	型式	循環水管徑	膠球進出口管徑	設備總長 (mm)	格柵間距 (mm)	功率 (KW)
LJ-JQ-800 X	臥式	DN800	DN80	1520	7	0.18
LJ-JQ-900 X	臥式	DN900	DN80	1560	7	0.18
LJ-JQ-1000X	臥式	DN1000	DN80	1660	7	0.18
LJ-JQ-1200X	臥式	DN1200	DN80	1750	7	0.25
LJ-JQ-1400X	臥式	DN1400	DN80	1850	7	0.25
LJ-JQ-1600X	臥式	DN1600	DN80	2100	7	0.25
LJ-JQ-1800X	臥式	DN1800	DN80	2200	8	0.37
LJ-JQ-2000X	臥式	DN2000	DN80	2350	8	0.37
LJ-JQ-2200X	臥式	DN2200	DN80	2500	8	0.37

（1）LJ-JQ型膠球清洗裝置

（2）LJ-JQ-X型膠球清洗裝置（大型收球網）

（1）LJ-JQ型膠球清洗裝置

本裝置可根據實際使用情況變動

膠球泵需根據空調系統循環泵的揚程修正選型

本系統會根據現場的需求在滿足系統的各項要求的情況下更改相關尺寸
