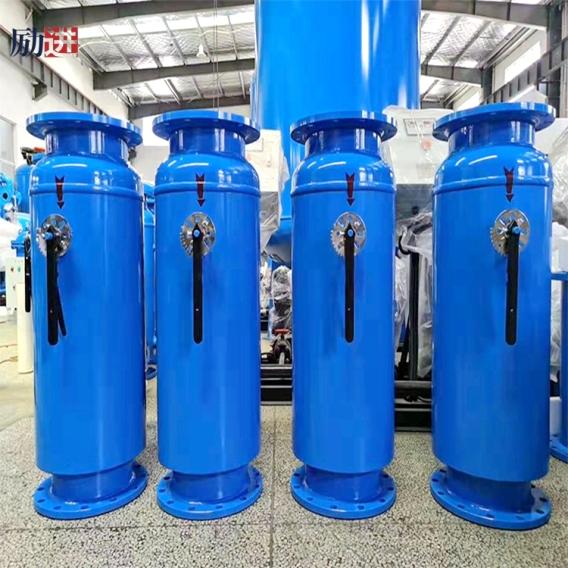

手動反沖洗過濾器產品介紹：

P型反沖排污過濾器適用于供水系統，工藝水系統及工業冷卻水系統，24小時連續運行的不停機系統，可以濾去水中的機械雜質，使系統設備正常運行。

手動反沖洗過濾器結構與工作原理：

P型反沖排污過濾器主要由碳鋼筒體，不銹鋼鍥形濾網，蝶閥及排污裝備所組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。整個沖洗過程系統可正常工作，無停機。

手動反沖洗過濾器技術參數：

1、處理效果

過濾精度：可根據用戶需求選擇

過濾效率：高

壓力損失：≤0.015Mpa

2、進水水質

工作壓力：≤1.6Mpa

工作溫度：0℃～120℃

工作環境溫度：-25℃～+50℃

相對濕度：﹤95%

3、運行參數

平均無故障工作時間：﹥60000小時

設計壽命：20年

其他：工作壓力、過濾精度及規格尺寸可按用戶要求制造，法蘭連接尺寸按GB-9119.8-88

手動反沖洗過濾器選型參數表：

型號	流量 （T/h）	進出口徑		排污口徑	D (mm)	L （mm）	重量 （Kg）
		mm	in
LJ-2P	19	50	2	25	159	500	13
LJ-2.5P	28	65	2.5	25	159	500	15
LJ-3P	50	80	3	25	219	550	18
LJ-4P	80	100	4	25	219	600	25
LJ-5P	125	125	5	25	219	650	39
LJ-6P	180	150	6	32	273	800	55
LJ-8P	320	200	8	40	325	900	85
LJ-10P	490	250	10	50	377	1000	120
LJ-12P	710	300	12	65	426	1100	150
LJ-14P	970	350	14	65	478	1200	220
LJ-16P	1260	400	16	65	530	1350	280
LJ-18P	1590	450	18	80	630	1500	350
LJ-20P	1970	500	20	100	720	1700	420
LJ-24P	2850	600	24	125	800	1900	580

以上數據僅供參考，以每次出貨產品數據為準

手動反沖洗過濾器安裝與使用：

P型反沖排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向須與水流一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止。關閉排污閥，開啟蝶閥，即完成排污過程，設備進入正常運行狀態。
