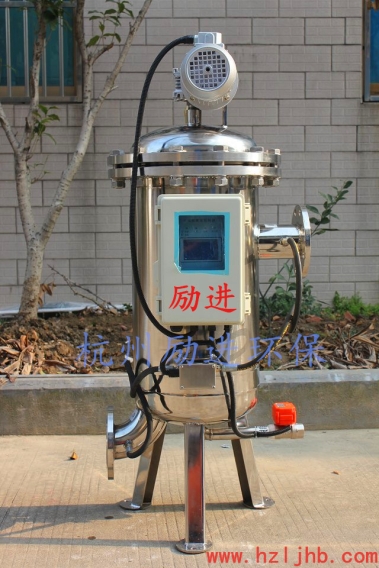

一、全自動刷式過濾器產品概述
     全自動刷式過濾器是水凈化過程中一種處理方式，用于攔截水中的雜質，以凈化水質或保護系統中其他設備的正常工作。普通網式過濾器因其結構簡單、過濾效果好、阻力小而應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，對設備進行拆卸才能實現對過濾部分的清洗，無法監控過濾器的狀態，而且受人為因素影響比較大，使整個系統的自動化程度很低。全自動過濾器可對原水進行過濾并自動對濾芯進行清洗排污， 且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水。


全自動刷式過濾器內部結構（見圖 1）












二、全自動刷式過濾器產品使用范圍
      全自動刷式過濾器適用于循環或非循環冷卻水系統、熱交換系統、
空調系統、集中供暖系統、熱水鍋爐系統等，分別用來保護冷卻設備、熱交換 裝裝置、空調器、鍋爐等。該設備適用行業面廣，包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。該設備要求流經過濾器的水溫95℃。
三、全自動刷式過濾器產品功能及特點
1、產品功能：全自動刷式過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。 全自動過濾器的清洗有兩種方式：自動控制和手動控制。
自動控制：自動控制有定時和壓差兩種方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差到設定壓差時，過濾器也進行
清洗排污，排污時間由排污時間定時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好備。
手動控制：手動控制是系統調試、系統工作狀態檢測，系統故障排除和按需清洗排污的手段。：將操作面板上的“手動/自動”選擇開關撥到手動位置，分別進行手動排污和手動清洗。 用戶可根據需要選擇兩種控制方式，具體操作見后面的
操作部分。
1） 過濾精度默認為 100 微米，且從 100 至 3000 微米可選，過濾面積大，納污量高， 用戶可根據實際工況定制。
2）清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。。全自動過濾器控制系統中的各參數均可調節。
3）設有電機過載保護，可保護電機。
4）具有在清洗排污時不間斷供水、無旁路的特點，且清洗時間短，排污耗水量少，不過總流量的1%。
5）模塊式結構，維修性強，安裝拆卸簡便易行。
6）與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性強。

四、全自動刷式過濾器產品型號說明
 全自動刷式過濾器型號表示方法如下：

五、全自動刷式過濾器產品結構說明
結構見圖 1，采用機電一體化設計。全自動刷式過濾器由驅動機構、(包括壓差開關）)、控制管路
主管組件、濾芯組件、清洗機構、連接法蘭等主要零部件組成。電控器、控制管路、清洗電機和電動排污閥構成過濾器的控制部分，用于實現自動清洗排污過程?？刂乒苈酚蓧翰铋_關、管接頭、黃銅管等附件組成。過濾器常規產品使用不
銹鋼轉刷，也可根據不同的使用條件（水溫、水質），選用其它材質的轉刷。
六、全自動刷式過濾器性能參數
主要參數見表二。
