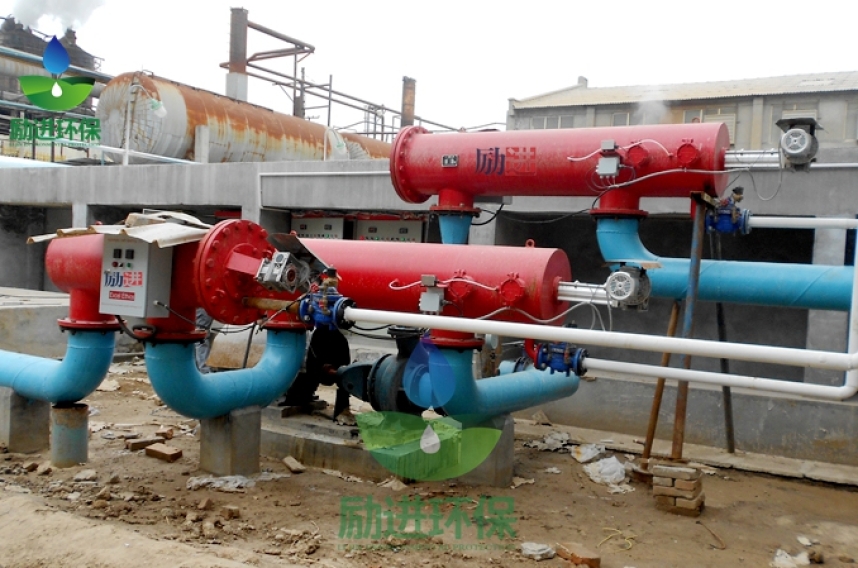

AF9800系列全自動自清洗網式過濾器工作原理

水由入水口⑴進入，首先經過粗濾網⑹過濾掉較大顆粒的雜質，然后到達細濾網⑵，進一步將較小的顆粒雜志從水中濾去。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。(AF-9800-C的過濾過程與上述相同，但適用于過濾精度在400-3000微米的項目，因此粗濾網環節被省略，水將直接經過細濾網處理。)
當這個壓差（△P）達到壓差指示儀中的預設值時，將開始自動沖洗過程，此間凈水供應不中斷：控制器傳遞一個10秒反沖洗的信
號，打開排污閥⑷，系統內部壓力從水力活塞⑸被釋放，水由排污閥排出。反沖洗室⑶及吸污管⑺內的水壓大幅度下降，由此通過吸嘴⑻產生一個吸污過程，污物通過吸污管到達反沖洗室，并由排污閥排出。同時，電力馬達⑼帶動吸污管⑺沿軸向做旋轉動。吸污管軸向運動與旋轉動的結合將整個濾網內表面清洗干凈。
在10秒種的反沖洗過程結束后，排污閥⑷關閉，電力馬達⑼停止工作。逐漸增高的系統壓力將水力活塞⑸推回原位。系統準備下一個沖洗周期，此時過濾后的凈水持續由出水口⑽流出。
一旦壓差達到壓差指示儀中的預設值，10秒鐘的反沖洗過程將被啟動。如果經過一個反沖洗過程，壓差仍未降低，經過10秒鐘的延遲，另一個反沖洗過程將啟動。





AF9800系列全自動自清洗網式過濾器剖面圖









1. 入水口 2. 細濾網組件 3. 反清洗室 4. 排污閥



5. 液壓活塞 6. 粗濾網 7. 吸污管 8. 吸 嘴



9. 電力馬達 10. 出水口















AF9800系列全自動自清洗網式過濾器壓損表
